شرح كابلات الفايبر وفكرة عملها
كابلات الفايبر أو الألياف الضوئية هي كابلات تستخدم الضوء لنقل المعلومات و البيانات من خلال الزجاج و في بعض الأحيان تستخدم نوع من أنواع البلاستيك على عكس الكابلات النحاسية التي تستخدم مادة النحاس لنقل الإشارات الكهربائية، حالياّ أصبحت الألياف الضوئية أكثر انتشارا و خاصة في الحالات التي تحتاج إلى سرعات عالية، و استمرار في نقلالبيانات بدون توقف أو تقطع مثل المجال الطبي و داخل الطائرات و الغواصات وغيرها من المجالات الأخرى .
و الألياف الضوئية تستخدم تقنيات تختلف عن الكيابل النحاسية في إرسال و استقبال البيانات حيث يتم إرسال البيانات الرقمية (1 و 0) في الألياف الضوئية على شكل نبضات ضوئية حيث (0) يمثل فتح لمصدر الضوء و (1) يمثل غلق لمصدرالضوء، و مصدر الضوء في الألياف الضوئية إما أن يكون من الليزر أو من الثنائي الباعث للضوء LED .
ويتم إرسال البيانات من خلال الألياف الضوئية من خلال ثلاث مكونات :
المرسل transmitter : و هو يستخدم لتحويل النبضات الكهربائية إلى نبضات ضوئية حيث يضئ بسرعة عند مرور تيار كهربائي، و يطفئ عند عدم مرور تيار كهربائي.
كيبل الليف الضوئي: و هو الوسط الذي ينقل الضوء من المرسل إلى المستقبل.
المستقبل Receiver : و هو الذي يستقبل النبضات الضوئية و يحولها إلى نبضات كهربائية مرة أخرى
و الألياف الضوئية تستخدم تقنيات تختلف عن الكيابل النحاسية في إرسال و استقبال البيانات حيث يتم إرسال البيانات الرقمية (1 و 0) في الألياف الضوئية على شكل نبضات ضوئية حيث (0) يمثل فتح لمصدر الضوء و (1) يمثل غلق لمصدرالضوء، و مصدر الضوء في الألياف الضوئية إما أن يكون من الليزر أو من الثنائي الباعث للضوء LED .
ويتم إرسال البيانات من خلال الألياف الضوئية من خلال ثلاث مكونات :
المرسل transmitter : و هو يستخدم لتحويل النبضات الكهربائية إلى نبضات ضوئية حيث يضئ بسرعة عند مرور تيار كهربائي، و يطفئ عند عدم مرور تيار كهربائي.
كيبل الليف الضوئي: و هو الوسط الذي ينقل الضوء من المرسل إلى المستقبل.
المستقبل Receiver : و هو الذي يستقبل النبضات الضوئية و يحولها إلى نبضات كهربائية مرة أخرى
أنواع كابلات الفايبر
كابل فايبر أحادي وثنائي النمط single & multi mode
كابل فايبر أحادى النمط Single mode fiber optic cable (SM
- فى هذا النوع يكون القلب صغير يصل قطره إلى (9µm) ويكون قطر الكساء Cladding مساوياَ (125µm) (متساوى فى النوعين) وتكتب فى مواصفات الكابل (9/125µm) وهى تعبرعن (Core/Cladding diameter)
- يستخدم ثنائي الليزر Laser Diode لتوليد الإشارة الضوئية المرسلة عبر القلب Core بطول موجى يتراوح ما بين 1550nm و 1310nm
- يستخدم هذا النوع مساراَ ضوئياَ واحداَ لنقل الإشارة .
- ويستخدم الليف أحادي النمط حينما نحتاج لسرعة أعلى ومسافة أكبر قد تصل إلى 100 كيلومتر
- يستخدم بين المبانى فى الشبكات وبين المدن والدول فى حالة شبكات الهاتف والانترنت
- يستخدم ثنائي الليزر Laser Diode لتوليد الإشارة الضوئية المرسلة عبر القلب Core بطول موجى يتراوح ما بين 1550nm و 1310nm
- يستخدم هذا النوع مساراَ ضوئياَ واحداَ لنقل الإشارة .
- ويستخدم الليف أحادي النمط حينما نحتاج لسرعة أعلى ومسافة أكبر قد تصل إلى 100 كيلومتر
- يستخدم بين المبانى فى الشبكات وبين المدن والدول فى حالة شبكات الهاتف والانترنت
كابل فايبر متعدد النمط (Multi-mode fiber optic cable (MM
- فى هذا النوع يكون القلب كبير يصل قطره إلى (50µm) أو (62.5µm) والقطر 62.5µm هو الأكثر شيوعا ويكون قطر الكساء Cladding مساوياَ (125µm) وتكتب فى مواصفات الكابل (9/125µm)
- يستخدم الثنائي الباعث للضوء LED لتوليد الإشارة الضوئية المرسلة عبر القلب Core بطول موجى يتراوح ما بين 850nm و 1300nm
- يستخدم هذا النوع عدة مسارات ضوئية لنقل الإشارة .
- ويستخدم الليف متعدد النمط لنقل البيانات لمسافات أقل من النوع السابق قد تصل إلى 2000 متر دون الحاجة لتكبير الإشارة .
- يستخدم فى الشبكات الداخلية ( LAN Networks)
وتتواجد كابلات متعددة النمط فى صورة عدة انواع وهى
OM1, OM2, OM3 and OM4
- يستخدم الثنائي الباعث للضوء LED لتوليد الإشارة الضوئية المرسلة عبر القلب Core بطول موجى يتراوح ما بين 850nm و 1300nm
- يستخدم هذا النوع عدة مسارات ضوئية لنقل الإشارة .
- ويستخدم الليف متعدد النمط لنقل البيانات لمسافات أقل من النوع السابق قد تصل إلى 2000 متر دون الحاجة لتكبير الإشارة .
- يستخدم فى الشبكات الداخلية ( LAN Networks)
وتتواجد كابلات متعددة النمط فى صورة عدة انواع وهى
OM1, OM2, OM3 and OM4
كابل الفايبر الأحادي و المزدوج (Simplex and Duplex)
كابل الفايبر الأحادي (Simplex fiber optic cable)
هو الكيبل الذي يحتوى على ليف ضوئي واحد فقط ويستخدم فى حالة إذا أردنا إرسال البيانات والمعلومات فى إتجاه واحد فقط أى لا يرسل ولا يستقبل المعلومات فى نفس الوقت
من الممكن أن يكون Single core أو Multi core
من الممكن أن يكون Single core أو Multi core
كابل الفايبر المزدوج (Duplex fiber optic cable)
هو الكابل الذى يحتوى على ليفين ضوئيين داخل غلاف خارجى واحد
من الممكن أن يكون Single core أو Multi core
وينقسم إلى نوعين :
من الممكن أن يكون Single core أو Multi core
وينقسم إلى نوعين :
كابل فايبر نوع Full Duplex
فى هذا النوع يمكن إرسال البيانات او المعلومات فى الإتجاهين أى أنه يمكننا إرسال وإستقبال المعلومات فى نفس الوقت .
كابل فايبر نوع Half Duplex
فى هذا النوع يمكن إرسال البيانات او المعلومات فى الإتجاهين ولكن ليس فى الوقت نفسه أى أنه يمكننا إرسال المعلومات فى وقت ما ثم بعدها يمكننا إستقبال معلومات أخري أى أن عملية الارسال والاستقبال لا تتم فى نفس الوقت كما فى النوع السابق .
كابل الفايبر ذو الثنائي الملتصق Zipcord fiber optic cable
وهو كيبل ليف ضوئي يحتوي على كابلين simplex ملتصقين مع بعض، ومن الممكن أن يكون أحادي النمط أو متعدد النمط
كابل الليف الضوئي ذو الثنائي الملتصق Zipcord fiber optic cable |
وصلة كابل الفايبر Fiber optic patch cord cable
و هي وصلات جاهزة حيث يكون مركب فيها موصلات الليف الضوئي بأطوال مختلفة، و لها أنواع و ألوان مختلفة، و تستخدم للتوصيل مابين لوحة التوصيل و الأجهزة
و هو كيبل ليف ضوئي يحتوي على عدد من الأنابيب الضيقة قد تصل إلى (144 أنبوبة أو فرعة) و كل أنبوبة فيها ليف ضوئي واحد ويحيط بجميع الأنابيب الضيقة مادة داعمة واحدة، و يستخدم للتمديدات عبر الأسقف و الحوائط داخل المباني لأنه مرن و سهل.
وصلة الليف الضوئي Fiber optic patch cord cable |
كابل الفايبر الموزع distribution fiber optic cable
كيبل الليف الضوئي الموزع distribution fiber optic cable |
كابل الفايبر المجزئ Breakout fiber optic cable
هو كيبل ليف ضوئي يحتوي على اثنين أو أكثر من الأنابيب الضيقة، و كل أنبوبة تحتوي علي ليف ضوئي واحد، و المادة الداعمة تكون داخل كل أنبوبة على حدة و يستخدم للتوصيل المباشر للموصلات و لوحات التوصيل داخل المباني .
كيبل الليف الضوئي المجزئ Breakout fiber optic cable |
كابل الفايبر المسلح Armored Cable
هو كابل فايبر ذو انبوبة واسعة، تحتوي على أكثر من ليف ضوئي، ويتميزبوجود طبقة معدنية تحت الغلاف الخارجي للكيبل ، و يستخدم في التمديدات داخل المباني و خارجها و يتميز بمقاومته للكسر.
وهى إختصارا لـ Lucent Connector
وهى إختصارا لـ ‘ferrule connector‘ or ‘fibre channel’.
وهى إختصارا لـ Straight Tip’ connector‘.
ملحوظة : كل نوع من أنواع الموصلات التي ذكرناها له نوعان: أحادي النمط ليركب في الليف الضوئي أحادي النمط، و متعدد النمط ليركب في الليف الضوئي متعدد النمط.
كيبل الليف الضوئي ذو الدرع المعدني Armored Cable |

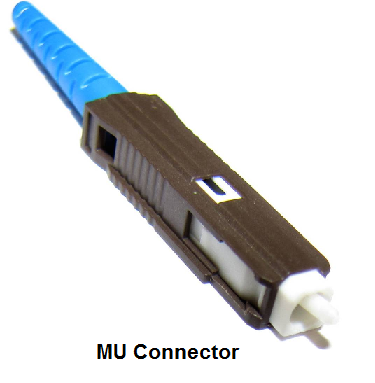

أنواع موصلات الألياف الضوئية Fiber optic Connectors

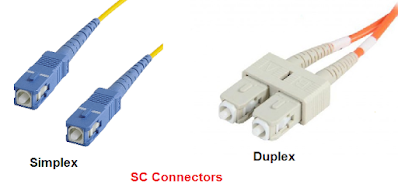

SC Connectors
وهى إختصارا لـ ‘Subscriber Connector’ or ‘Standard Connector’LC Connectors
FC Connectors
ST Connectors
MT-RJ Connectors
محولات الفايبر Adapters
و هي وصلة تستخدم لربط موصلين مع بعض من نفس النوع أو من نوع مختلف، و لها أنواع كثيرة تعتمد على نوع الموصلين ومنها:
ST - ST Adapter : ويستخدم لربط كيبل به موصل ST مع آخر له موصل ST أيضا
SC - SC Adapter : ويستخدم لربط كيبل به موصل SC مع آخر به موصل SC ، ويوجد منه نوعان أحادي simplex و ثنائي dupex
LC - LC Adapter :
و هناك أنواع أخر للربط مابين موصلين مختلفين مثل: ST-SC و ST-LC و ST-FC و SC-FC و SC-LC و FC-LC
FC - FC Adapter :
و هناك أنواع أخر للربط مابين موصلين مختلفين مثل: ST-SC و ST-LC و ST-FC و SC-FC و SC-LC و FC-LC
