شرح شامل لقواطع الجهد المنخفض (MCCB - MCB) ومكوناتها وانواعها ومواصفاتها وبياناتها وكيفية اختيارها

شرح شامل لقواطع الجهد المنخفض (MCCB - MCB) ومكوناتها وانواعها ومواصفاتها وبياناتها وكيفية اختيارها

    شرح التيار المقنن و تيار زيادة الحمل و تيار القصر

    نتطرق أولا لبعض المفاهيم الهامية
    ■ التيار المقنن  Rated Current
    هو أقصى تيار يمكن أن يسحبه الحمل دون أن يتسبب فى أى ضرر او تلف للمعدات
      Overload Current  تيار زيادة الحمل
    هو زيادة فى تيار الحمل عن الـ Rated Current  بقيمة تتراوح من 10% الى 25% لفترة زمنية معينة دون حدوث تلف للكابلات أو المعدات
    مثلا: بالنسبة للمواتير إذا تم سحب تيار أعلى من قيمة الـ overload current سترتفع درجة حرارة الملفات وقد يؤدى هذا الى تلف المادة العازلة ويقل العمر الإفتراضى للموتور
    ■ تيار القصر  Short Circuit Current
    هى زيادة كبيرة جدا للتيار عن قيمة الـ Rated Current وتتسبب فى اتلاف المعدات الكهربية وإحراق الكابلات (فى حالة عدم وجود حماية)

    نظرية عمل القاطع working principle of CB

    * وظيفة القاطع Circuit Breaker هو الحماية من تيار Overload Current وتيار Short Circuit Current لحماية المعدات والكابلات ولكن كيف يقوم القاطع بهذه الوظيفه ؟؟؟
    يحتوى القاطع بداخله على عنصرين هما Thermal Trip Unit و Magnetic Trip Unit
    Thermal Trip Unit : وظيفته الحماية ضد تيار الحمل الزائد Overload Current وهو عبارة عن شريحة ثنائية المعدن (Bimetallic Strip) فعند مرور تيار أعلى من القيمة المقننة Rated Current يتسبب هذا التيار فى تسخين شريحة المعدن فتتمدد وتقوم بسحب الـجزء المسئول عن فتح القاطع وذلك فى زمن يقدر بالدقائق minutes ويتناسب هذا الزمن عكسياَ مع قيمة التيار فكلما زاد التيار قل زمن الفصل والعكس صحيح
    أى كلما زاد التيار أصبح زمن الفصل أسرع
     Magnetic Trip Unit: وظيفته الحماية ضد تيار القصر  Short Circuit Current وهو عبارة عن ملف مغناطيسي magnetic coil فعند مرور تيار القصر فى الملف ينشأ عنه مجال مغناطيسي فيولد هذا المجال قوة دافعة مغناطيسية تتنسبب فى جذب الـ moving contact بعيداَ عن الـ fixed contact فيفصل القاطع فى زمن قصير يقدر بالمللى ثانية (ms)
    Thermal and magnetic Trip Unit

    أنواع قواطع الجهد المنخفض Types of Circuit Breakers

    تقسم قواطع الجهد المنخفض إلى خمسة أنواع :
    1) قواطع الدائرة المصغرة
    Miniature Circuit Breaker
    وتسمى اختصارا : MCB
    2) القواطع الآلية المقولبة
    Molded Case Circuit Breakers
    وتسمى اختصارا : MCCB
    3) قاطع التسريب الأرضي
    Earth leakage circuit breaker
    وتسمى اختصارا : E
    4) القاطع التفاضلي
    Residual current device
    ويسمى اختصارا : RCD
    5) قاطع التيار الهوائي
    Air Circuit breaker
    ويسمى اختصارا ACB

    قواطع MCB أو Miniature circuit breaker

    تعنى حرفيا القواطع المنمنمة أي صغيره الحجم مقارنة بالقواطع المستخدمة في لوحات التوزيع العمومية (MCCB) وتستخدم لحماية دوائر التوزيع النهائية حيث يكون القاطع اقرب ما يكون للاحمال مع توفير التنسيق في الفصل بينة وبين القاطع العمومي

     خصائص قواطع MCB

    ■ سعة المفتاح (In) تتراوح ما بين 6A و125A وتتوفر بالقيم الآتية :-
    ■ سعة القصر للمفتاح : 4.5KA - 6KA - 10KA - 15KA
    ■ يوجد منها أحادى Single Phase وثلاثي three phase
    ■ تستخدم فى حماية الأحمال الفرعية مثل الإنارة والبرايز والأحمال المنزلية




     خصائص منحنى الفصل للقواطع Trip Curve Ch/s

    منحنى الفصل Trip Curve : و منحنى يحدد العلاقة بين تيار العطل وزمن الفصل للقاطع

    خصائص منحنى الفصل  MCB Trip Curve Ch/s
     خصائص منحنى الفصل MCB Trip Curve Ch/s
    وينقسم المنحنى الى ثلاثة مناطق :
    ■ المنطقة الأولى :  وهى منطقة الفصل الحرارى Thermal Trip وهى المنطقة التى يفصل فيها القاطع فى حالة زيادة الحمل overload وتتراوح كما بالرسم (من 1.13I وحتى 3I) وتكون فيها العلاقة عكسية بين التيار والزمن حيث كلما زاد التيار قل زمن الفصل والعكس صحيح وعادة يكون زمن الفصل طويل نسبيا (بالدقائق) لذلك تسمى أيضا  Long Time Delay (المنطقة مظللة باللون الأزرق)
    ■ المنطقة الثانية :  وهى منطقة الفصل المغناطيسي Magnetic Trip وهى المنطقة التى يفصل فيها القاطع فى حالة تيار القصر Short Circuit وتتراوح كما بالرسم (من 3I وحتى 6I)  ويكون فيها زمن الفصل صغير (بالمللى ثانية) حيث عند تيار عطل يساوي (3I) يفصل القاطع فى زمن قدرة 0.02 ثانية أى (20 مللى ثانية) كما بالرسم لذلك تسمى أيضا  Short Time Delay (المنطقة مظللة باللون الرمادى)
    ■ المنطقة الثالثة  وهى منطقة الفصل اللحظى instantaneous Trip وفيها يفصل القاطع لحظيا بدون زمن فصل وهى كما بالرسم  ( أعلى من 6I )
    خصائص منحنى الفصل  MCB Trip Curve Ch/s
    (Ir) (Rated Current)
     ●التيار المقنن : وهو أقصي تيار يمكن أن يمر فى القاطع بدون أن يفصل .
    (Im) (Magnetic S.C Current)
    ● تيار الفصل المغناطيسي : وهو أقل قيمة لتيار القصر يمكن أن يفصل عندها القاطع .
    (Icu) (Short Circuit Breaking)
    Capacity)
    ● سعة القطع : وهو أقصي قيمة لتيار القصر يمكن أن يتحمله القاطع فى حالة حدوث Short Circuit بدون أن يحترق ويقاس بالـ KA

     أنواع قواطع MCB طبقا لمنحنى الفصل

    1) القواطع ذات المنحني A
    ■ تستخدم هذه القواطع في حماية الأحمال الحساسه جدا high sensitive loads وتعد أكثر القواطع حساسية في فصل الأحمال وهي نادرة الإستخدام .
    ■ تكون قيمة تيار الفصل المغناطيسي تتراوح ما بين 2 إلي 3 من قيمة التيار المقنن للقاطع أي تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 2 إلي 3 أمثال التيار المقنن .

    2) القواطع ذات المنحني  B

    ■ تستخدم هذه القواطع لحماية الكابلات التي تغذي الأحمال المنزليه مثل الإنارة والبرايز وغيرها .
    ■ تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 3 إلي 5 أمثال التيار المقنن .

    3) القواطع ذات المنحني  C
    ■ تستخدم هذه القواطع مع الأحمال الحثية مثل المواتير والمحولات الصغيرة والمرواح ولمبات الفلورسنت .
    ■ تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 5 إلي 10 أمثال التيار المقنن

    4) القواطع ذات المنحني D
    ■ تستخدم هذه القواطع مع الأحمال الحثية التي تسحب تيارات بدء أو تيارات إندفاعيه عاليه جدا مثل المواتير والمحولات عالية القدرة ووحدات UPS وماكينات اللحام وأجهزة الأشعة السينيه X-Ray .
    ■ تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 10 إلي 20 أمثال التيار المقنن .

    5) القواطع ذات المنحني K

    ■ تعتبر هذه القواطع مشابهه إلي حد كبير للقواطع ذات المنحني D حيث تستخدم لحماية نفس الأحمال لكنها أكثر حساسيه منها حيث تفصل بشكل أسرع بمجرد أن يتجاوز التيار المار فيها قيمة التيار المقنن (وذلك في حالة ال overload) .
    ■ تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 8 إلي 12 أمثال التيار المقنن .

    6) القواطع ذات المنحني Z

    ■ تعتبر هذه القواطع مشابهه إلي حد كبير للقواطع ذات المنحني A حيث تستخدم لحماية الأحمال الحساسه خصوصا دوائر أشباه الموصلات Semiconductors circuits .
    ■ تفصل تلك القواطع لحظيا عندما يتجاوز التيار المار فيها 2 إلي 3 أمثال التيار المقنن .

    7) القواطع ذات المنحني MA
    ويكثر استخدامها لحماية المحركات حيث تكون مزودة بحماية مغناطيسية ثابتة تساوي 12 من قيمة التيار الطبيعي ولكن يعيبها أنها غير مذوده بوسيلة فصل حرارية

    أنواع قواطع MCB طبقا لعدد الأقطاب   poles

    Types of MCB according to Number of Poles

    Single Pole (SP) MCB -1
    يستخدم هذا النوع فى الدوائر الأحادية (Single Phase) لحماية فازة واحدة فقط
    Double Pole (DP) MCB -2
    يستخدم فى الدوائر الأحادية (Single Phase) لحماية فازة + نيوترال
    Triple Pole (TP) MCB -3
    يستخدم فى الدوائر الثلاثية (Three Phase) لحماية الثلاث فازات بدون النيوترال
     Three Pole with Neutral [TPN (3P+N) MCB] -4
    يستخدم فى الدوائر الثلاثية (Three Phase) لحماية (الثلاث فازات + النيوترال) ضمن القاطع كقطب منفصل separate pole ولكن يوفر إمكانية الفصل والتوصيل للنيوترال فقط بدون توفير حماية للنيوترال
    Four Pole (4P) MCB -5

    مشابه للنوع السابق (TPN) لكن يختلف عنه فى انه يوفر حماية للنيوترال بالاضافة الى الفصل والتوصيل له ويستخدم فى الدوائر التى يمر بها تيار كبير بالنيوترال نتيجة وجود عدم اتزان للأحمال (Unbalanced loads)




    Types of MCB according to Number of Poles


    شرح البيانات المكتوبة على قاطع MCB


    البيانات المكتوبة على القاطع MCB Nameplate

    ■  الرمز (C60N)
    Circuit Breaker Model Number
    رقم الموديول للقاطع
    هو الرقم التجاري والمرجعي للقاطع فى كتالوجات الشركة المصنعة الذى يوضح التكنيكال داتا الخاصة بالقاطع حيث تقوم الشركة المصنعة بتصنيف القواطع إلى عدة تصنيفات على حسب التيارالأسمي
     الرمز (C)
     منحنى الفصل  Tripping Curve
    هو المنحنى التشغيلي لوحدة الفصل الخاص بالقاطع وفي هذا النوع ينتمى القاطع لخواص المنحنى C ويكتب بجواره مباشرّا التيار الأسمي للقاطع وفي هذا القاطع قيمته 63
    الرمز (60)
    Circuit Breaker Current Rating
    التيار الأسمي للقاطع
    وهو أقصى تيار يمكن أن يمر في القاطع بإستمرار دون أن يتسبب فى فصل الدائره
    الرمز (400V~)
    Operating Voltage
    جهد التشغيل للقاطع
    وهو الجهد المصمم عليه القاطع لكي يعمل بطريقة سليمة فى ظروف التشغيل العادية ويقاس بالفولت
    وهذا القاطع يعمل على التيار المتردد AC كما توجد أنواع تعمل على الجهد المستمر DC
    الرمز (6000)
    Rated Breaking Capacity
    التيار الأقصى لفصل (قطع) القصر
    هو أقصى قيمة لسعة القطع التي يتحملها القاطع مره واحده ويقوم بفصل تيارها ويقاس بالأمبير ولكن يجب بعدها إختبار القاطع .
    ■ الرمز (مربع داخله رقم 3)
    التصنيف Classification
    تصنيف القاطع وهنا ثلاث أقطاب
    الرموز (المفتاح - نصف مستطيل - نصف دائرة)
    Elictrical Diagram
    المخطط الكهربي للقاطع
    ● رمز (المفتاح) للدلاله على الوصل والقطع
    ● رمز (نصف مستطيل) للدلالة على خاصية القطع الحراري
    ● رمز (نصف دائرة) للدلاله على خاصية القطع المغناطيسي

    قواطع MCCB

    خصائص قواطع MCCB

    ■ تسمي القواطع المقولبه وهي إختصارا ل (molded case circuit breaker)
    ■ يستخدم هذا النوع فى لوحات التغذية الرئيسية أو الفرعية
    ■ يتميز هذا النوع بأنه أكبر حجماَ من قواطع MCB نظرا لقدرته على تحمل تيارات القصر العالية
    ■ يتوفر بسعات عالية تتراوح من 16A وحتى 1600A كالتالى
    ■ يتميز بان له سعه قطع عالية (SCC) (short circuit capacity) وفقا لسعه الأمبير :
    • مثلا القواطع حتى 160 أمبير تكون سعه القطع لها 25 كيلو أمبير
    • والقواطع الأعلى من 160 أمبير وحتى 300 أمبير تكون سعه القطع لها 35 كيلوأمبير
    • والقواطع من 400 أمبير إلي 800 أمبير تكون سعه القطع لها 50 كيلو أمبير
    ■ يوجد منها القواطع الثلاثية 3ph أو الرباعية (3ph + N)
    ■ ذراع الفصل لها ثلاثة أوضاع ON - OFF - Tripped كالتالى :
    • (OFF) هي حالة الفصل الكامل حيث يمكن فصله يدويا
    • (Tripped) هي حالة الفصل علي عطل (TRIP ) وهي حالة حدوث قصر حيث يأخد ال MCCB وضعية في المنتصف ولا يمكن حينها توصيله مباشرة اذ لا بد من فصله اولا ثم بعدها يمكن توصيله
    • (ON) هي حالة التشغيل حيث يمكن توصيله يدويا

    أنواع قواطع MCCB

     أنواع قواطع MCCB من حيث عدد الأقطاب
    1) قواطع ثلاثية الأقطاب 3P
    وهي تقوم بحماية الثلاث فازات فقط 3ph
    2) قواطع رباعية الأقطاب 4P
    وهي تقوم بحماية الثلاث فازات 3ph بالإضافة إلي النيوترال N

    أنواع قواطع MCCB طبقا لمنحنى الفصل
    1) قواطع ذات المنحني D
    هذا النوع  من القواطع يحتوي بداخلة علي حماية حرارية وحماية مغناطيسية ولذلك يفضل استخدامه لحماية الكابلات التي تغذي أحمال عادية  حيث تكون قيمة تيار الفصل المغناطيسي ثابتة للقواطع التي تيارها اقل من 160 أمبير  وتكون قابلة للمعايرة ما بين 5 إلي 10 من قيمة التيار الطبيعي  للقواطع التي تيارها  يكون اكبر من 160 أمبير
    وتزود هذا النوع من القواطع بضاغط يسمي RESET

    2- قواطع ذات المنحني G
    هذا النوع من القواطع يحتوي علي حماية حرارية لحماية من زيادة الحمل وحماية مغناطيسية  للحماية من حالات القصر وتكون قيمة المعايرة المغناطيسية ثابتة للأحمال اقل من 250 أمبير وتكون  قابلة للمعايرة ما بين 2 إلي 5 من قيمة التيار الطبيعي عندما يزيد التيار عن 250 أمبير ويفضل  ولذلك يفضل استخدامه لحماية المولدات وأيضا لحماية الأشخاص والكابلات في حالة استخدام نظام التاريض TN –IT

    وتزود هذا النوع من القواطع بضاغط يسمي RESET

    3) قواطع ذات المنحني MA
    ويكثر استخدامها لحماية المحركات حيث تكون مزودة بحماية مغناطيسية ثابتة للقواطع التي تيارها اقل من 160 أمبير وتكون قابلة للمعايرة من 6 إلي 12 من قيمة التيار الطبيعي في حالة زيادة التيار عن 160 أمبير  ولكن يعيبها أنها غير مزودة بوسيلة فصل حرارية

    وتزود هذا النوع من القواطع بضاغط يسمي RESET

    4- قواطع ذات المنحني ST
    يحتوي هذا القاطع علي وحدة فصل الكترونية عالية الاداء وتكون نسبة زيادة التيار تتراوح ما بين 40% الي 100% من التيار المقنن

     أنواع قواطع MCCB من حيث القابليه للضبط أو التعيير

    1) قواطع MCCB غير قابله للضبط

    وهي قواطع تم تصنيعها وضبطها مسبقا علي قيم معينه لتيار الفصل الحراري والمغناطيسي أي غير قابله للتعيير أو تغيير منحنيات الفصل

    2) قواطع MCCB قابله للضبط

    وهي قواطع مصنعه ومزوده بعيارات أو أزرار يمكن من خلالها تغيير قيمة تيار الفصل الحراري (الخاص بال overload) وقيمة تيار الفصل المغناطيسي (الخاص بال short circuit)


    أنواع الحمايات بقواطع الـ MCCB

    يجهز القاطع بنوعيين من الحمايات المستخدمة وهما :

    الحماية الحرارية Thermal Protection

     وهى عبارة عن وحدة فصل حرارى Thermal Trip unit للحماية ضد تيار الحمل الزائد Overload عبارة عن شريحة ثنائية المعدن Bi-metallic strip بداخل القاطع عندما يمر بها تيار أعلى من القيمة المقننة تسخن فتتمدد وتقوم بفصل القاطع

    الحماية المغناطيسية Magnetic Protection

    وهى عبارة عن وحدة فصل مغناطيسي Magnetic Trip unit للحماية ضد تيار القصر short circuit عبارة عن ملف مغناطيسي magnetic coil بداخل القاطع عندما يمر بها تيار قصر عالى جدا ينشأ عنها مجال مغناطيسي محدثا قودة دافعه مغناطيسية MMF تتسب فى فصل القاطع

    أنواع وحدات الفصل trip units بقواطع MCCB


    يمكن تصنيف وحدات الفصل بقواطع MCCB إلى نوعين :-
    1) وحدات فصل حرارية مغناطيسية
     Thermo-magnetic Trip Units
    2) وحدات فصل إليكترونية
    Electronic Trip Unit

     1) وحدات فصل حرارية مغناطيسية Thermomagnetic Trip Units
    حيث قد يجهز القاطع بمؤشر لضبط الحماية الحرارية ومؤشر لضبط الحماية المغناطيسية أو يحوى واحدا منهما دون الآخر وقد لا يحوى على هذين المؤشرين كالتالى:
    • 1) قواطع MCCB ذو سعة (أقل من 160 أمبير In=160A) تجهز بوقاية حرارية ومغناطيسية ثابتة (لا يمكن تغييرها ولا تحتوى على مؤشري الضبط) وتسمىTMF
    • TMF = Fixed Thermal - Fixed Magnetic

    TMF MCCB Breaker

    • 2) قواطع MCCB ذو سعة (أكبر من 160 أمبير وحتى 250 أمبير) تجهز بوقاية حرارية قابلة للضبط بداية من 0.7 الى 1 من التيار المقنن In وأيضا يجهز بوقاية مغناطيسية ثابتة تساوى 10 أمثال التيار المقنن (10In) وتسمى TMD
    • TMD =  Adjustable Thermal - Fixed Magnetic
    • 3) قواطع MCCB ذو سعة (أكبر من 250 أمبير) تجهز بوقاية حرارية قابلة للضبط بداية من 0.7 الى 1 من التيار المقنن In وأيضا يجهز بوقاية مغناطيسية قابلة للضبط بداية من 5 الى 10 أمثال التيار المقنن In وتسمى TMA
    • TMA = Adjustable Thermal - Adjustable Magnetic

    TMA MCCB Breaker

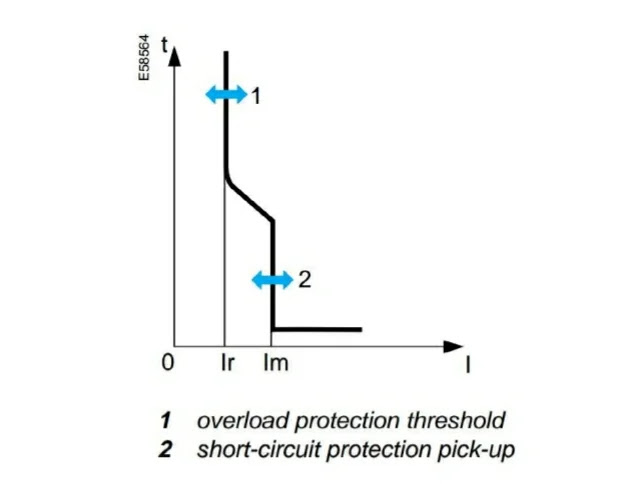

    كيفية معايرة أو ضبط قواطع MCCB نوع TMA (أعلى من 250 أمبير)

    يوجد عيارين لهذا القاطع العيار الأول هو عيار زيادة الحمل (over load) والعيار الثاني هو عيار القصر (short circuit) .

    1) عيار او مؤشر زيادة الحمل Overload وهو مؤشر Ir
    Ir هو التيارالناتج عن زيادة الحمل (over load) والذي يفصله القاطع وله أربع وضعيات وتبدأ من 0.7 حتى 1 وهى (0.7 - 0.8 - 0.9 - 1)حيث يعير القاطع للفصل حيث عند ضبط المؤشر عند وضع (0.7) سيفصل القاطع عند وصول تيار الحمل إلى (250*0.7) أى (175A) و سيفصل عند (200A) عند وضعية 0.8 و (225A) عند وضعية 0.9 و عند (250A) عند وضعية (1) كما هو مبين بالشكل التالى .أي بفرض تم وضع المؤشر على وضعية 0.9 عندها فإن القاطع يفصل بمجرد وصول قيمة التيار الى 225 امبيروهكذا ......

    ملاحظة: أحياناً تكون الوضعيات أكثر [0.8,0.85,0.88,0.9,0.93,0.95,1].
    وأحياناً يتم معايرة القاطع للفصل عند زيادة الحمل (over load) على قيم أكثر من ذلك حيث يكون هناك مؤشرين الأول هو Ir والثاني هو Ioحيث قيم المؤشر Irهي [0.5,0.63,0.7,0.8,0.9,1] أما قيم المؤشر Io هي [0.8,0.85,0.88,0.9,0.93,0.95,0.98,1] والقيم التي يفصل عندها القاطع هي حاصل ضرب قيمتى المؤشرين (Io x Ir) فمثلاً مؤشر Ir على 0.5 ومؤشر Io على 0.8 عندها يكون التيار الذي سوف يفصل عليه القاطع هو IoxIrxIn=250x0.5x0.8=100 A أي عند وصول تيار الحمل على قيمة 100 أمبير سوف يفصل القاطع وهكذا كما هو مبين بالشكل 2.
    2) عيار أو مؤشر تيار القصر Im (تيار الفصل المغناطيسي)
    Im هو أقل تيار يفصل عنده القاطع فى حالة القصر (short circuit) وله ستة وضعيات [5,6,7,8,9,10] .فمثلاُ عند وضع المؤشر على وضعية 6 عندها يكون تيار الفصل المغناطيسي (short circuit) هو (250*6) أى 1500 أمبير أي بمجرد وصول التيار الى 1500 امبير يفصل القاطع عندها مباشرة وعند وضع المؤشر على وضعية 10 عندها يكون تيار الفصل المغناطيسي (short circuit) هو 2500 أمبير وهكذا..... .
    ملاحظة: أحياناً تكون الوضعيات أكثر [2,3,4,5,6,7,8,10] كما بالشكل السابق

    طريقة ضبط مؤشر النيوترال في قواطع MCCB

    1) طريقة ظبط عيار حماية النيوترال في القواطع ماركة شنايدر

    للعيار ثلاث حالات :
    4p 3d
    النيوترال بدون حماية
    4p 3d + N/2
    النيوترال بنصف حماية
    4p 4d
    النيوترال بحماية كاملة

    2) طريقة ظبط عيار حماية النيوترال في القواطع ماركة ABB

    للعيار مفتاحان :
    المفتاح الاول وله وضعيتان:
    الوضع الاول off
    النيوترال بدون حماية
    الوضع الثاني on
    النيوترال بحماية
    المفتاح الثاني ايضا له وضعيتان :
    الوضع الأول 50%
    النيوترال بنصف حماية
    الوضع الثاني 100%
    النيوترال بحماية كاملة


    شرح البيانات المكتوبة على قاطع MCCB


    1- الرمز (compact NSX250 H)
    رقم الموديول للقاطع
    هو الرقم التجاري والمرجعي للقاطع فى كتالوجات الشركة المصنعة الذى يوضح التكنيك الداتا الخاصة بالقاطع حيث تقوم الشركة المصنعة بتصنيف القواطع إلى عدة تصنيفات على حسب التيار

    2- Ui : rated insulation Voltage
    جهد العزل المقنن
    هو أقصى جهد يتحمله القاطع لمدة معينه (1 - 3 ) ثواني عندما يكون الفولت 1.5 ضعف الجهد المقنن Ue
    Uimp : Rated impulse - 3 withstand Voltage
    جهد الصدمة المقنن
    هو أقصي جهد يمكن ان يتحمله القاطع فى حالة الفولتيات العالية الناتجة عن الصواعق أو الفصل والتوصيل وعادة ماتكون أكثر من 15 أضعاف الجهد المقنن وتكون المده بالملي ثانيه
     Icu : Rated ultimate short - 4 circuit breaking capacity
    التيار الأقصى لفصل القصر
     وهو أقصي قيمة لتيار القصر يمكن أن يتحملها القاطع لمرة واحدة ويجب اختبار القاطع بعدها
    Ics : Rated service - 5
     short circuit breaking capacity
    التيار التشغيلي لفصل القصر
    وهو أقصي قيمة لتيار القصر يمكن أن يتحملها القاطع لثلاث مرات متتالية تفصل بينها ثلاث دقائق ويجب تغيير القاطع بعدها وهى نسبة مئوية من Icu
    Ics = (25% or 50% or 75% or 100%Icu
    وكلما زادت هذه النسبة كلما كان أفضل (أفضل قيمة 100%) لأنها تدل على زيادة قدرة القاطع على تحمل تيارات قصر عالية القيمة عدة مرات مما يرفع من معدلات الأمان
     - مثلا لو لدى قاطع له Icu = 36KA  -  Ics = 22KA
    يعنى فى حالة حدوث قصر يمكنك رفع القاطع 3 مرات (بحد أقصي) فى وقت أقل من ثلاثة دقائق بدون أن يحترق القاطع بشرط تيار القصر لا يزيد عن 22KA
    لكن لو تيار القصر أكبر من 22KA وأقل من 36KA يمكنك رفع القاطع لمرة واحدة فقط بدون أن يحترق
    6- Ue : Rated operational Voltage
     جهد التشغيل المقنن
    وهو الجهد الذى تم تصميم القاطع عليه لكى يعمل بطريقة سليمة فى ظروف التشغيل العادية ويقاس بالفولت ويدون هذا الجهد على لوحة بيانات القاطع ويكون بقيم 415/400/240 فولت
    7- الرمز (اللون الزهري)
    يرمز الى سعة تيار قطع القصر اللحظي ويقاس بالكيلو امبير kA حيث
    يرمز اللون الأصفر او الحرف (B) الى سعة 25KA
    يرمز اللون الأحمر او الحرف (F) الى سعة 36KA
    يرمز اللون الرمادي او الحرف (N) الى سعة 50KA
    يرمز اللون الزهري او الحرف (H) الى سعة 70KA
    يرمز اللون الأخضر او الحرف (S) الى سعة 100KA
    يرمز اللون السماوي او الحرف (L) الى سعة 150KA
    8- رمز (المفتاح)
    يرمز الى مفتاح قاطع الدائرة
    9- الرمز (IEC/EN 60947-2)
    أى أن القاطع متوافق مع المعايير القياسية العالمية
    10- الرمز (NEMA AB1)
    المعايير القياسية التي يتوافق معها الجهاز
    11- الرمز (Icm)
    التيار المقنن للتعشيق على القصر
    12- الرمز (lcw)
    التيار المقنن الذي يتحمله القاطع لفترة زمنية قصيرة
    13- الرمز (ls)
    حدود تيار الانتقاء

     14- الرمز (In)
    التيار المقنن (التيار الأسمي)
    وهو التيار المصمم عليه القاطع لكي يعمل بطريقه سليمه في ظروف التشغيل العادية ويقاس بالامبير (A)
     15- الرمز (lo)
    لزيادة القيم المختارة للقاطع بالنسبة للفصل الحراري حيث يمكن ضبط القاطع ليفصل حراريا عند حدوث overload عند قيمه معينه تكون هي حاصل ضرب المؤشرين Ir و Io
    16- الرمز Ir
    تيار الفصل الحراري
    أي أمبير الفصل الحراري (overload)
    و يتم ضبطه بضرب قيمة Ir في قيمة lo لنحصل علي التيار الذي سيفصل عنده القاطع في حالة زيادة الحمل overload
    أوضرب التيار التشغيلي للقاطع (ln) اذا لم يكن بالقاطع عيار lo
    17- الرمز tr
    ظبط توقيت تأخير الفصل الحراري
    18- الرمز   Im
    تيار الفصل المغناطيسي
    أي أمبير الفصل المغناطيسي (short circuit)
    و يتم ضبطه بإعداد المؤشر علي نسبه معينه يتم ضربها في قيمة Ir  لنحصل علي التيار الذي سيفصل عنده القاطع في حالة القصر short circuit
    أوضرب هذه النسبه في التيار التشغيلي للقاطع (ln)
    عيار lo
    19- الرمز Isd
    تيار الفصل المغناطيسي بزمن تأخير
    وهو مضاعف إعداد Ir غالًبا يتراوح بين 1.5 إلي  10 أضعاف تيار Ir
     20- الرمز tsd
    ظبط زمن تأخير الفصل المغناطيسي
    21- الرمز Ig
    حماية شبكة الأرضي ground
    وهو لرصد الخطأ في شبكة الأرضي (ground) المتداوله في موصل PE في أنظمة TNS (أى عندما يكون موصل الإرث Earth موصول مع النيوترال)
    22- الرمز tg
    تأخير زمن الفصل لحماية شبكة الأرضي

    23- الرمز I∆n
    ضبط حساسية حماية التسريب الأرضي
    24- الرمز ∆t
    تأخير زمن الفصل للحماية من التسريب الأرضي
     25- الرمز Ii
    تيار الفصل الفوري instantaneous
    ويتم ضبطه علي قيمه معينه (أضعاف قيمة التيار التشغيلي للقاطع In) بمجرد أن يتجاوز التيار المار هذه القيمه سيفصل القاطع مباشرة يعني سيتجاهل كل عيارات أو مؤشرات ضبط القاطع
    ملحوظة : يجب أن يكون إعداد Ii أعلي من إعداد Isd

    ويمكن إجمال بيانات القاطع في الجدول التالي

    تصنيف القواطع حسب الـ Category

     - يمكن تصنيف القواطع حسب ال  Category  إلي نوعين هما

     1) Category A ( Cat A)

    في هذا النوع من القواطع عندما يصل تيار القصر short circuit  إلى التيار المحدد للقاطع يفصل القاطع مباشرة بدون أي تأخير زمني ولايمكن معايرة التأخير الزمني


     1) Category B ( Cat B)

    عندما يصل تيار القصر short circuit إلى التيار المحدد القاطع لا يفصل بل ينتظر ويدخل فى مرحلة تأخير زمني بكيرف جديد وهو lcw وتسمى ال selectivity او الإنتقائية
    وقد يصل وقت التاخير إلى واحد ثانية بعدها يفصل القاطع إذا لم يفصل القاطع الآخر الموجود عنده المشكلة والمكلف بالفصل أي لفصل الدائرة الموجود بها مشكلة عن الدائرة العمومية في المكان


    قاطع مكتوب عليه 160/250A AT/AF ما معنى ذلك ؟؟؟

    AT  تعنى Ampere Trip وهو أقصي تيار يمكن ان يمر فى القاطع بدون أن يفصل وهو التيار المقنن In
    AF  تعنى Ampere Frame وهوأقصي تيار يمكن ان يمر فى القاطع بدون أن يفصل طبقا لأبعاده الفيزيائية Physical dimension حيث تم تصنيع القاطع وتصميم حجمه بحيث يتحمل هذا التيار ولكن بشرط تغيير الـ Trip Unit الموجودة بالقاطع بأخرى تتناسب مع قيمة الـ  Ampere Frame
    بمعنى أن هذا القاطع يفصل عند قيمة تيار أعلى من160A  ولكن يمكن جعله يفصل عند قيمة أعلى من 250A بتغيير الـ Trip Unit بداخله بأخرى تتناسب مع 250A   (حيث أن جسم القاطع وأبعاده مصممه بحيث تتحمل 250A)
    ملحوظة :- سعر القاطع يتوقف أساسا على قيمة أقصى سعة لتيارالقصر (SCC) التى يتحملها Icu, فالفرق بين قاطع تياره المقنن 16A و CB اّخر تياره 50A مثلا , فربما لايكون كبيرا, ولا يتعدى عشرات الجنهيات , أما الفرق فى السعر بين CB تياره 100A وله سعه قصر 6KA وبين أخر تياره المقنن 100A لكن له سعه قصر تساوى 50KA فإنه قد يصل إلى الاّف الجنهيات.
    author-img
    Alaa Mohammed

    تعليقات

    20 تعليقًا
    إرسال تعليق
    • Alaa Amer photo
      Alaa Amer18 ديسمبر 2019 في 4:13 ص

      جزاك الله خيرا موضوع قيم

      حذف التعليق
    • غير معرف19 يناير 2020 في 9:38 ص

      السلام عليكم هل قواطع MCCB تحتوي على حماية تفاضلية و لماذا

      حذف التعليق
      • Unknown photo
        Unknown4 نوفمبر 2020 في 10:49 م

        جزاكم الله خيرا وبارك الله فيكم معلومات قيمه وواضحه الله يكرمك اخى

        حذف التعليق
        • Unknown photo
          Unknown20 ديسمبر 2020 في 10:48 ص

          جزاك الله خيرا.

          حذف التعليق
          • Unknown photo
            Unknown14 يناير 2021 في 11:22 ص

            الموضوع ممتاز والمعلومات قيمة جدا

            حذف التعليق
            • Unknown photo
              Unknown21 أغسطس 2021 في 3:02 ص

              جزاكم الله الف خير

              حذف التعليق
              • Unknown photo
                Unknown10 ديسمبر 2021 في 9:35 ص

                السلام عليكم ،، لو تكرمتم عايز أحمل المقال ؟

                حذف التعليق
                • Unknown photo
                  Unknown10 ديسمبر 2021 في 11:05 ص

                  جزاكم الله خيرا و نفع بكم

                  حذف التعليق
                  • Unknown photo
                    Unknown21 ديسمبر 2021 في 9:04 ص

                    ماذا تعني عبارة Ns 800 3p

                    حذف التعليق
                    • Unknown photo
                      Unknown29 ديسمبر 2021 في 1:49 م

                      احسنتم الايضاح والمعلومات القيمه
                      هل يمكن في الضبط خيار تقليل القيمه المقننه للقاطع او التحكم بالزيادة فقط وشكرا

                      حذف التعليق
                      • Unknown photo
                        Unknown11 يناير 2022 في 1:57 م

                        وفقك الله وحفظك موضوع رائع ومفيد ومكتوب بطريقة جميلة وممتعة

                        حذف التعليق
                        • Abdullah Elsheikh photo
                          Abdullah Elsheikh20 مارس 2022 في 4:43 ص

                          لو عرفت التحميل ازاي عرفني واتس 01028028674

                          حذف التعليق
                          • Abdullah Elsheikh photo
                            Abdullah Elsheikh20 مارس 2022 في 4:46 ص

                            الموضوعات هنا جميلة لكن كيف التحميل

                            حذف التعليق
                            • Unknown photo
                              Unknown29 مارس 2022 في 4:04 ص

                              يا رب تكون من اهل الجنة

                              حذف التعليق
                              • غير معرف6 مايو 2022 في 7:54 ص

                                جزاك الله خيرا يا اخي الكريم

                                حذف التعليق
                                • غير معرف17 مايو 2022 في 11:20 ص

                                  جزاك الله خيرا
                                  عندي سوال لو سمحت لو اعطاني Ipsc =3500
                                  IN= 60
                                  وطالب مني نوع القاطع احسبها ازاي

                                  حذف التعليق
                                  • اسماعيل صبري الرشدابي photo
                                    اسماعيل صبري الرشدابي26 يوليو 2022 في 5:16 م

                                    يارب يجعله في ميزان حسناتك

                                    حذف التعليق
                                    • غير معرف1 أغسطس 2022 في 1:51 ص

                                      جزاك الله خير الجزاء وبارك فبك

                                      حذف التعليق
                                      • غير معرف31 أغسطس 2022 في 5:29 م

                                        موضوع ممتاز جزاك الله خير

                                        حذف التعليق
                                        google-playkhamsatmostaqltradent
