شرح جميع أنواع الخراطيم والمواسير الكهربية واكسسواراتها بالتفصيل (RGS - IMC - EMT - UPVC - PVC)

شرح جميع أنواع الخراطيم والمواسير الكهربية واكسسواراتها بالتفصيل
 (RGS - IMC - EMT - UPVC - PVC)



أنواع الخراطيم والمواسير الكهربية

  • 1) الخراطيم البلاستيكية PVC Pipes
  • 2) مواسير UPVC Conduits
  • 3) مواسير EMT Conduits
  • 4) مواسير RMC Conduits
  • 5) مواسير IMC Conduits
  • 6) مواسير RGS Conduits
  • 7) المواسير المرنة Flexible conduits (FC) (٤ أنواع)

1) الخراطيم البلاستيكية PVC Pipes

  • إختصارا ل (Poly Vinyl Chloride)
  • وهى تحتوى على مواد بلاستيكية لذا تتميز بمرونة عاليه كما أنها سهلة التطويع
  • وهى من أكثر الأنواع إستخداما وأرخصها ثمنا ويتم استخدامها فى تمديدات الكهرباء بالأسقف الخرسانية .

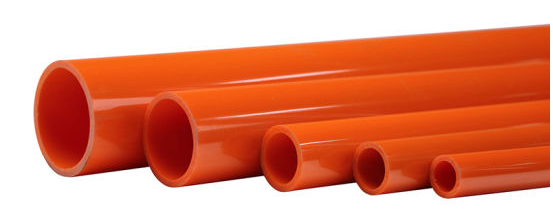

خراطيم PVC Pipes

2) مواسير UPVC Conduits

  • إختصارا ل (Unrecycled Poly Vinyl Chloride)
  • وهى مثل مواسير الـ PVC لكنها لا تحتوى على أى مكونات أو مواد معاد تصنيعها recycled وهى أفضل جودة من المواسير السابقة لكنها أغلى ثمنا
  • تستخدم عند الدفن فى خرسانة الأسقف الخرسانية  أو الحوائط Embedded
  • تستخدم أيضا عند الدفن تحت الأرض Under Final Finished Floor
  •  يوجد منها جميع الأحجام والأقطار منها المواسير الصغيرة كتلك المستخدمة فى تمديدات الأسقف والحوائط ومنها الكبيرة التى تستخدم فى تعديات الطرق والأسفلت
مواسير  UPVC Pipes

3) مواسير EMT Conduits

  • اختصارا ل (Electrical Metallic Tube)
  •  يصنع هذا النوع من المواسير من الصلب المجلفن Galvanized steel أو الألومنيوم المغطي بالفولاذ steel coated aluminium  ويمتاز بخفة الوزن وإنخفاض التكلفة مقارنة بالمواسير المعدنية الأخرى .
  • يتم إستخدام هذا النوع بشكل كبير في التطبيقات الصناعية والتجارية أكثر من التطبيقات المنزلية .
  •  يستخدم داخليا indoor فوق السقف المستعار
  •  يستخدم هذا النوع من المواسير فى التمديدات الظاهرة فوق الأسقف الساقطة أو المعلقة وأشهر إستخداماتها لحماية كابلات نظام إنذار الحريق exposed installations over false ceilings كما تستخدم تحت الأرضيات المعلقه Under Raised Floor
  • يمكن ثنى هذه المواسير عند الزوايا و تغيير الإتجاه بإستخدام EMT Bender
  • تمتاز هذه المواسير بسهولة القص والثني والوصل .
  • يمكن اعتبارها (exposed unseen) أى أنها مواسير يتم تمديدها ظاهرة exposed أى ليست مدفونة لكنها لا يمكن رؤيتها بسبب استخدامها فوق السقف الساقط او تحت الأرضيات
  • المواسير مطلية داخليا بعازل عضوي مما يجعلها ملساء smooth مما يسهل عملية سحب الأسلاك بداخلها .
  • يمكن إستخدام هذا النوع في الأماكن المعرضه للمياه أو داخل الخرسانه أو حتي تحت الأرض بشرط طلاءها بمادة مقاومة للصدأ والتآكل .
  • لتثبيت هذا النوع من المواسير يتم إستخدام قفزان straps علي مسافات متساويه كل 3 متر وأيضا علي بعد 90 سم من علب المخارج outlet box والبواطات junction box وأيضا يتم تثبيت عدد " ٢ " قفيز علي بعد 90 سم قبل وبعد كل جلبة coupler .
مواسير EMT Conduits

4) مواسير RMC Conduits

  • إختصارا ل (Rigid Metallic Conduit)
  • وهي مواسير ثخينة وذات كتلة كبيرة مصنعة من الفولاذ الصلب المجلفن
  • تستخدم عادة كمواسير outdoor لتأمين الحماية للأسلاك الكهربية ضد التلف وهي من أثقل المواسير المعدنية وأثخنها ويمكن أن تغطي بغلاف من الزنك في الداخل والخارج أو يغطي بمادة غير ناقله مثل ال pvc ولها سن محلزن .
  • تستخدم هذه المواسير في الأماكن الداخليه indoor أو الأماكن الخارجية outdoor أو تحت الأرض underground وأيضا بشكل ظاهر seen او مخفي unseen .

5) مواسير IMC Conduits

  • إختصارا ل (Intermediate Metallic Conduit)
  • هذا النوع من المواسير أخف وزنا من RMC وأثقل من EMT وأيضا أقل تخانه من RMC بنسبة الثلث وأكثر تخانه من EMT .
  • يتم تغليف الطبقة الخارجية من هذه المواسير بطبقة من الزنك والطبقة الداخلية مغلفة بطبقة عضوية مقاومة للصدمات كما أن لها سن محلزن كي تتصل مع المواسير الأخري ويمكن أن يكون غير محلزن .
  • لا يمكن ثني هذه المواسير لذلك يتم استخدام أكواع جاهزة منها
  • يمكن اعتبارها (exposed seen) أى يتم تمديدها ظاهرة exposed أى ليست مدفونة لكن يمكن رؤيتها فى المكاتب وأماكن العمل .
  • يتم قلوظة أو تسنين طرفي الماسورة حتي يمكن ربطها مع مواسير أخرى من نفس النوع .
  • تستخدم في نفس التطبيقات التي تستخدم فيها مواسير RMC
مواسير IMC Conduits

6) مواسير RGS Conduits

■ إختصارا ل (Rigid Galvanized Steel)
■ وهى مواسير مقاومة للصدأ والتفاعلات الكيميائية لذا تستخدم بكثرة فى الأماكن التى تتواجد بها الغازات بكثرة والأماكن القريبة من المياه وتعتبرأغلى أنواع المواسير
■ تستخدم فوق الأسقف المعلقة وفى التمديدات الظاهرة بغرف الكهرباء والميكانيكا و بعض المعامل والحمامات و ال Wet Area

مواسير RGS Conduits


7) المواسير المرنة Flexible conduits (FC)

يوجد منها أربعة أنواع :
  • مواسير FMC
  • مواسير LFMC
  • مواسير LFNC
  • مواسير  ENT

 مواسير معدنية مرنة Flexible Metal Conduits (FMC)

Flexible Metallic Conduits

■ تمتاز بمرونه عاليه نظرا لشكلها الحلزوني المرن .
■ سطحها الداخلي أملس للغايه مما يجعل سحب الأسلاك بداخلها أكثر سلاسه وسهوله .
■ يمكن ثنيها بسهوله دون الحاجه لأي أدوات خاصه .
■ يمكن تركيبها في الموقع دون الحاجه لأي أكواع أو جلب أو غيرهما .
■ يتم إستخدامها في التطبيقات الداخليه في الأماكن الجافه أو في الأماكن الضيقه التي يصبح فيها من الصعب إستخدام المواسير العادية التي تحتاج لإكسسوارات عديده ومسارات أطول .
■ تستخدم بشكل أساسي فوق الأسقف المعلقه suspended ceilings في التوصيلات من أجل حمل الأسلاك المغذيه لكشافات الإناره ما بين بواطات التوصيل والكشافات .
■ طبقا للأكواد عند إستخدام هذا النوع من الكواسير فوق الأسقف المعلقه يلزم ألا يتجاوز طولها 1.8 متر .
■ تستخدم أيضا لحمل الأسلاك المغذيه للمواتير ما بين لوحة التحكم MCC وروزيتة الموتور .
■ تستخدم أيضا لحمل الأسلاك الخاصه بوحدات التكييف الخارجيه فوق الأسطح مثلا

 مواسير  (LFMC)

Liquidtight Flexible Metallic Conduits

■ إختصارا ل (Liquidtight Flexible Metal Conduits)
■ ذلك النوع من المواسير مشابه إلي حد كبير للنوع السابق لكنها تم تغطية سطحها الخارجي بغلاف من الثيرموبلاستيك مما يجعلها مقاومه للمياه والزيوت والأحماض والأبخره ومعظم السوائل كما أنها مقاومه للصدمات والتآكل .
■ هذا النوع من المواسير يصنع من الصلب المجلفن مما يجعلها أكثر قوة وأكثر مقاومة للإلتواء أو القطع وتوفر حماية ميكلنيكيه عاليه للأسلاك المسحوبه بداخلها .
■ يمكن إستخدام هذه الكواسير بشكل ظاهر exposed أو مدفون embedded أو تحت الأرض في بعض الأماكن حين الحاجه .
■ تستخدم بشكل أساسي في الأماكن التي تحتوي أجواءها علي نسبه عاليه من الرطوبه أو الأماكن التي تتواجد فيها المياه بشكل كبير
■ تستخدم أيضا في الأماكن الخارجيه أو المكشوفه outdoor مثل حمل الأسلاك من المفاتيح disconnect switches إلي وحدات التكييف الخارجية

 مواسير (LFNC)


Liquidtight Flexible Non metallic Conduits (LFNC)

■ إختصارا ل (Liquidtight Flexible Non metallic Conduits)
■ هذا النوع من المواسير المرنه يتم تصنيعه من البلاستيك المقوي أو المدعم reinforced pvc مع طبقه خارجيه من البلاستيك ذو الشكل الحلزوني
■ تمتاز بسطح داخلي أملس يجعل سحب الأسلاك خلاله سهلا وأيضا سطحها الخارجي أملس ومقاوم لأشعة الشمس والمياه والزيوت ومختلف السوائل .
■ تعتبر أخف وزنا من النوع السابق (مواسير LFMC) - تقريبا أخف بنسبة 50% - كما أنها سهلة القطع والتركيب.
■ هذه النوع من المواسير مقاوم للمياه والزيوت والأحماض والأبخره ومعظم السوائل كما أنها مقاومه للصدمات والتآكل
■ يتم تمديد هذه المواسير إما ظاهره exposed أو مدفونه في الحائط embedded أو حتي تحت الأرض إذا لزم الأمر .
■ يتم إستخدام هذا النوع من المواسير لحمل الأسلاك المغذيه للعديد من المعدات أو الأجهزه مثل المواتير والطلمبات والتكييفات والمعدات البحرية والإنارة الخارجية وغيرها

مواسير ENT

Electrical Nonmetallic tubing (ENT tubes)

■ إختصارا ل (Electrical Nonmetallic tubing)
■ يتم تصنيع هذا النوع من مواد مقاومة للرطوبة والعوامل الجوية والكيماويات وأيضا مقاومه للحريق
■ يمكن ثنيها بسهوله بإستخدام اليد hand بدون الحاجه إلي أكواع وذلك لتشكيل إتجاهات مختلفه .
■ الإكسسوارات الخاصه بذلك النوع يتم تصنيعها جامده وليست مرنه مثل المواسير
■  يمكن تمديد هذه المواسير مدفونه في الأسقف الخرسانية والحوائط وتحت الأرضيات وأيضا يمكن تمديدها فوق الأسقف المعلقه كما يمكن إستخدامها في الأماكن التي تحتوي علي نسبة عاليه من الرطوبة .
■ يحظر إستخدام هذه المواسير في الأماكن الخطره أو مدفونه تحت الأرض .
■ يتم تثبيت هذا النوع من المواسير بإستخدام قفزان straps علي مسافات متساوية كل ٩٠ سم كما يجب ألا يزيد طولها عن 1.8 متر حال إستخدامها لتغذية كشافات الإنارة فوق الأسقف المعلقه .



ملحوظة :
- يلزم تجنب تمديد كابل أحادي الطور Single core cable أو موصل أحادي داخل أى نوع من المواسير المعدنية (مثل مواسير EMT) لأن المجال المغناطيسي الناشئ من الكابل أو الموصل سيقطع سطح الماسورة المعدنية مما ينتج تيارات دوامية eddy currents بالماسورة فتسخن الماسورة وقد تؤدى لزيادة سخونة الكابل أو احتراقه لذا يلزم تمديد موصل الفازة والنيوترال معا داخل الماسورة (وليس موصل الفازة فقط) لأن المجال الناشئ عنهما سيلغى بعضهما البعض
- أما بالنسبة لكابلات متعددة الطور  multi core  ستكون محصلة المجال المغناطيسي الناشئ من الفازات الثلاثة بالكابل مساوية صفرا فلا ينتج عنها تيارات دوامية تتسبب فى تسخين الماسورة والكابل

معامل الإمتلاء للمواسير Filling Ratio for Conduits

معامل الإمتلاء : هو معامل يعبر عن النسبة بين مجموع مساحات مقاطع الكابلات إلى مساحة مقطع الماسورة الحاوية لها
 (For one conductor (or cable
  Filling Ratio = 53%
 (For two conductors (or cables
    Filling Ratio = 31%
         For more than two conductors (or cables)
Filling Ratio = 40%

حساب حجم الماسورة المناسب طبقا لمقطع الكابلات Conduit size

مثال : إذا كان لدينا ثلاثة كابلات نحاس مساحة مقطعها (16*4 مم2) .فما هو حجم الماسورة المناسبة لهذه الكابلات
الحل : بما أن عدد الكابلات أكثر من (2) فطبقا لما سبق يكون معامل الإمتلاء مساوياَ (%40)
Filling Ratio = 40%
وهذا يعنى أن
C.S.A of cables = 40% C.S.A of Conduit
       (π * (D2  / 4) = 0.4 * (d2/ 4
D2  = 0.4 * d2
   d = 1.58 * D
where d =  diameter of Conduit
  D =  sum of diameters of Cables
من كتالوج الشركة المصنعة للكابلات (السويدى مثلا) يمكننا إيجاد القطر الخارجى لكابل (16*4 مم2)
حساب حجم الماسورة Conduit size المناسب طبقا لمقطع الكابلات
من الكتالوج نجد أن القطر الخارجى لكابل (16*4 مم2) مساويا (19.6 مم2)
نجد أن D = 3 * 19.6 = 58.8 mm
وبالتالى  d = 1.58 * D
                             =  1.85 * 58.8 92.9 mm
فنجد أن أقرب قطر لماسورة مساويا 110 مم أى 4 بوصة

ملحقات أو اكسسوارات المواسير Conduit Fittings

هذه الملحقات موجودة فى المواسير البلاستيكية والمعدنية على حد سواء

ملحقات أو اكسسوارات المواسير البلاستيكية

جلبة ماسورة Coupling / Connector
وتستخدم لربط ماسورتين ببعضهما على استقامة واحدة
جلبة ماسورة Coupling / Connector
جلبة مسلوبة  Reducers
وتستخدم لربط ماسورتين (ذو قطرين مختلفين) ببعضهما على استقامة واحدة
جلبة مسلوبة  Reducers
كوع ماسورة Elbow
تستخدم لربط  ماسورتين متعامدتين (90 درجة)
كوع ماسورة Elbow
سوستة تكريب Bending spring
أحيانا لا يتم استخدام أكواع جاهزة بل يتم تنفيذ الكوع فى الموقع بإستخدام سوستة تكريب ويتم استخدامها لثنى الماسورة على حسب الزاوية المطلوبة فى الموقع حيث يتم ربط طرف حبل بالحلقة الموجودة ببداية السوستة ويتم سحب السوستة باستخدام الحبل الى داخل الماسورة حتى الموضع المراد عمل الكوع عنده بالماسورة ثم يتم عمل الكوع بالزاوية المطلوبة وعند الانتهاء يتم سحب السوستة من داخل الماسورة عن طريق سحب الحبل

كرانك ماسورة Crank
ويستخدم لربط ماسورتين بينهما عائق (كمرة مثلا) أو لعبور تقاطعات مواسير أخرى
كرانك ماسورة crank

أدابتور ماسورة (لاكور) Male/Female Adaptor
تستخدم لربط الماسورة مع بوكس أو بواط
أدابتور (لاكور) Male/Female Adaptor
أدابتور (لاكور) Male/Female Adaptor

أفيز Saddle
تستخدم لتثبيت المواسير بالحوائط او الأسقف
أفيز مواسير Saddle
علب السقف Ceiling Boxes
وهى علب يتم تركيبها بالسقف ويتم فيها تنفيذ توصيلات الأسلاك المغذية لكشافات الإنارة
علب السقف Ceiling Boxes
 مقص الماسورة
يتم قطع الماسورة باستخدام مقص مخصص لذلك الغرض حتى يجعل مكان القطع بدون حروف حادة قد تتسبب فى تجريح السلك عند سحبه داخل الماسورة
مقص الماسورة

ملحقات أو اكسسوارات المواسير المعدنية

جلبة ماسورة Coupling
وتستخدم لربط ماسورتين معدنيتين ببعضهما على استقامة واحدة ويتم ربط الماسورة من الجهتين بمسمار
جلبة ماسورة conduit coupling
أدابتور ماسورة Male/Female Adaptor
تستخدم لربط الماسورة مع علبة او بواط ويتم ربطها فى اتجاه الماسورة بمسمار وفى اتجاه العلبة بصامولة كما هو مبين
أدابتور ماسورة  Male Female Adaptor
كوع ماسورة Elbow
يستخدم لربط  ماسورتين متعامدتين (90 درجة) ويتم ربطه من الجهتين بمسمارين
كوع ماسورة معدنية emt elbow
أحيانا لا يتم استخدام أكواع جاهزة بل يتم تنفيذ الكوع فى الموقع بإستخدام EMT BENDER ويتم استخدامه لثنى الماسورة على حسب الزاوية المطلوبة فى الموقع
emt bender
كرانك ماسورة  Crank
ويستخدم لربط ماسورتين بينهما عائق (كمرة مثلا) أو لعبور تقاطعات مواسير أخرى
كرانك ماسورة crank
مقص الماسورة
يتم قطع الماسورة باستخدام مقص مخصص لذلك الغرض حتى يجعل مكان القطع بدون حروف حادة قد تتسبب فى تجريح السلك عند سحبه داخل الماسورة
مقص المواسير
علبة امتداد Extension Box
 يتم تحويل التمديدات المدفونة فى الحائط (بإستخدام مواسير UPVC) الى تمديدات ظاهرة (بإستخدام مواسير معدنية EMT or RGS) وذلك عن طريق استخدام Extension Box كما بالصورة
EMT Extension Box
